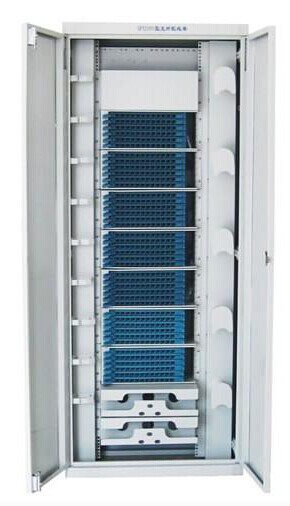

光纖配線架(ODF)系列產品
產品簡介：
產品組成：鈑金柜體、光纜引入固定開剝裝置、熔配單元、皮線光纜引入固定裝置、適配器、集成尾纖等附件結構特點說明： 光纖配線柜外形尺寸為 900（寬）×2600/2200/2000（高）×300mm（深
產品詳情：
產品組成：鈑金柜體、光纜引入固定開剝裝置、熔配單元、皮線光纜引入固定裝置、適配器、集成尾纖等附件結構特點說明： 光纖配線柜外形尺寸為 900（寬）×2600/2200/2000（高）×300mm（深）
模塊化設計，容量大，密度高；
足夠的光纜引入空間及固定位置，滿足多根、小芯數光纜引入的要求；
適配器安裝傾斜 30°角，避免弧光直射入眼并保證光纖彎曲半徑；
可滿足不同環境的安裝要求；
完善的接地裝置、安全可靠；
走纖路由標識清晰、完善，方便維護與管理
進纜方式：可采用上進上出，上進下出，下進下出，下進上出。
依據標準：產品應嚴格遵循以下行業標準
YD/T778-2006 《光纖配線架》
YD/T895-1997 《SC/PC 型單模光纖活動連接器技術條件》
YD/T826-1996 《FC/PC 型單模光纖活動連接器技術條件》
采用國際標準19"機架、全封閉式結構以保護光纖安全，及防尖。電解板/冷軋鋼架體， 整體靜電噴涂。
采用正面進纜，全正面化操做。 3.安全靈活，機架可以靠墻或靠背安裝，便于并架及架間走線，并可大規模并架。
光單元盒采用模塊化設計，內部裝有抽拉式托盤，在一個托盤內實現配線及熔接。
適用于帶狀和非帶狀光纜。
卡接式安裝FC、SC、ST三種適配器。
適配器與接續單元正面呈30°既保證了跳線的彎曲曲率半徑，又可避免激光灼傷眼。 8.可靠的光纖開剝、保護、固定、接地裝置。
確保光纖、光纜在任何位置的彎曲曲率半徑大于40mm。
采用多組過纖單元，實現跳線管理的科學化。
采用單面正面操作，通過調整，可實現上進纜或下進纜，光纖配線標識清晰。
技術指標:
環境溫度：-5℃～+60℃
工作溫度: -5℃～+40℃
相對濕度：≤85%(+30℃)
大氣壓力：70～106Kpa
連接器損耗： ≥0.5dB
回波損耗：FC/PC≥40dB, FC/UPC≥50dB, FC/APC≥60dB
適配器重復插拔壽命：≥1,000次
絕緣電阻：≥2000MΩ/500V
機箱高壓防護接地與機箱間耐壓：＞3000V(DC)1分鐘無擊穿、無飛弧現象。
